Розрахунок перерізу кабелів та проводів

Оприлюднено автором

Розрахунок перерізу кабелів та проводів. Емальпровід ПП "Полюс"

Розрахунок перерізу кабелів та проводів

Розрахунок перерізу кабелів та проводів



Відкрита проводка Переріз кабеля, кв.мм Закрита проводка
Мідь Алюміній Мідь Алюміній
Ток, А Потужність, кВт Ток, А Потужність, кВт Ток, А Потужність, кВт Ток, А Потужність, кВт
220 В 380 В 220 В 380 В 220 В 380 В 220 В 380 В
11 2.4 – – – – 0.5 – – – – – –
15 3.3 – – – – 0.75 – – – – – –
17 3.7 6.4 – – – 1.0 14 3.0 5.3 – – –
23 5.0 8.7 – – – 1.5 15 3.3 5.7 – – –
26 5.7 9.8 21 4.6 7.9 2.0 19 4.1 7.2 14 3.0 5.3
30 6.6 11 24 5.2 9.1 2.5 21 4.6 7.9 16 3.5 6.0
41 9.0 15 32 7.0 12 4.0 27 5.9 10 21 4.6 7.9
50 11 19 39 8.5 14 6.0 34 7.4 12 26 5.7 9.8
80 17 30 60 13 22 10 50 11 19 38 8.3 14
100 22 38 75 16 28 16 80 17 30 55 12 20
140 30 53 105 23 39 25 100 22 38 65 14 24
170 37 64 130 28 49 35 135 29 51 75 16 28

Наш канал t.me/emalprovid



Замовити емальпровід можна тут.





































Орієнтовна кількість емальпроводу, необхідна для ремонту електродвигуна

Оприлюднено автором

Орієнтовна кількість емальпроводу, необхідна для ремонту електродвигуна

Потужність, кВт

Частота обертання, об/хв

3000

1500

1000

750

600

До 0,18

 0,55 0,6 0,7 0,8 1,5

0,27

 0,6 0,7 0,9 1,2 2

0,37

 0,65 0,8 1,1 1,4 2,5

0,55

 0,7 1,2 1,6 1,8 3

0,8

 1,3 1,5 1,9 2,2 4,5

1,1

 1,8 2 2,2 3 6

1,5

 2 2,3 2,5 3,8 6,5

2,2

 2,3 3 3,2 5 8

3

 2,8 3,5 3,8 6 9,5

4

 3,4 4 4,5 7 11

5,5

 4,5 5,5 6 9 13

7,5

 5,8 7 7,5 10,5 15

11

 7 8 8,5 12 17

15

 9 10 11 13,5 19

18,5

 11 12 13 15 21

22

 13 14 17 19 25

30

 15 17 20 23 30

37

 20 22 26 28 38

45

 26 28 32 36 45

55

 32 33 38 42 52

75

 38 41 45 50 60

90

 42 48 53 60 70

110

 48 56 62 70 80

132

 55 65 70 80 90

160

 62 75 80 90 100

200

 75 90 95 100 110

Замовити емальпровід можна  тут.

Наш канал t.me/emalprovid

Емальпровід ПЕТ-155

Оприлюднено автором

                                 Емальпровід ПЕТ-155

Опис: емальпровід ПЕТ-155 – провід мідний круглий,

емальований поліефірним лаком.

Країна Україна;

Виробник: Україна

Область застосування: Для ремонту і виготовлення електричних

машин та апаратів.

Конструктивні розміри, технічні характеристики та багато чого

іншого можна подивитися  тут.

Наш канал http://t.me/emalprovid

Перерахунок ваги емальпроводу у довжину

Оприлюднено автором

Розрахункова маса емальованих проводів ПЕТ-155 згідно

ДСТ 21428-75

Номінальний діаметр дроту, мм

Розрахункова маса 1 км проводу, кг

Номінальний діаметр дроту, мм

Розрахункова маса 1 км проводу, кг

0,060

0,0300

0,600

2,6176

0,063

0,0330

0,630

2,8723

0,071

0,0398

0,670

3,2486

0,080

0,0509

0,690

3,4454

0,090

0,0634

0,710

3,6500

0,100

0,0774

0,750

4,0646

0,112

0,0953

0,770

4,2843

0,120

0,1042

0,800

4,6337

0,125

0,1089

0,830

4,9877

0,130

0,1178

0,850

5,2194

0,140

0,1470

0,900

5,8400

0,150

0,1688

0,930

6,2358

0,160

0,1945

0,950

6,4954

0,170

0,2196

1,000

7,1857

0,180

0,2437

1,060

8,0856

0,190

0,2703

1,080

8,3936

0,200

0,2985

1,120

9,0116

0,210

0,3279

1,180

9,9879

0,224

0,3752

1,250

11,1904

0,236

0,4165

1,320

12,4613

0,250

0,4664

1,400

14,0306

0,265

0,5240

1,450

15,0717

0,280

0,5807

1,500

16,0787

0,300

0,6666

1,560

16,3907

0,315

0,7075

1,600

18,2664

0,335

0,7999

1,700

20,5936

0,355

0,8961

1,800

23,1026

0,380

1,0268

1,900

25,7112

0,400

1,1733

2,000

28,4593

0,425

1,3245

2,120

31,9414

0,450

1,4879

2,240

35,6765

0,475

1,6578

2,360

39,5632

0,500

1,8271

2,440

42,3224

0,530

2,0529

2,500

44,3517

0,560

2,2802

Замовити емальпровід можна тут.

Наш канал t.me/emalprovid





Емальагрегати для виробництва емальованих проводів

Оприлюднено автором

Продовжити читання →

Котушки для емальпроводу

Оприлюднено автором

Котушки для емальпроводу пластмасові циліндричні та конічні

Продовжити читання →

Технічні умови ТУ У 27.3-38456790-006:2017 ПРОВОДИ МІДНІ КРУГЛІ З ДВОШАРОВОЮ ІЗОЛЯЦІЄЮ

Оприлюднено автором

ТУ У 27.3-38456790-006:2017 ПРОВОДИ МІДНІ КРУГЛІ З ДВОШАРОВОЮ ІЗОЛЯЦІЄЮ можна  подивитись тут.

Марки, розміри, технічні вимоги, маркування, упаковка, правила транспортування та багато іншого. Гарантія виробника та розрахункова маса емальпроводів.

Замовити емальпровід можна  тут.

Наш канал t.me/emalprovid

Емальпровід ПЕТВ-2

Оприлюднено автором

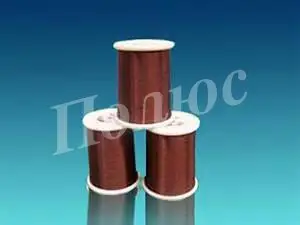

Емальпровід ПЕТВ-2

Емальпровід ПЕТВ-2

ЕМАЛЬПРОВІД ПЕТВ-2 – ПРОВОД МІДНИЙ
КРУГЛИЙ З ЕМАЛЕВОЮ ІЗОЛЯЦІЄЮ НА
ОСНОВІ ПОЛІЕФІРІВ Продовжити читання →
